説明
急勾配の斜面で、重量物の運搬をスムーズかつ安全に。

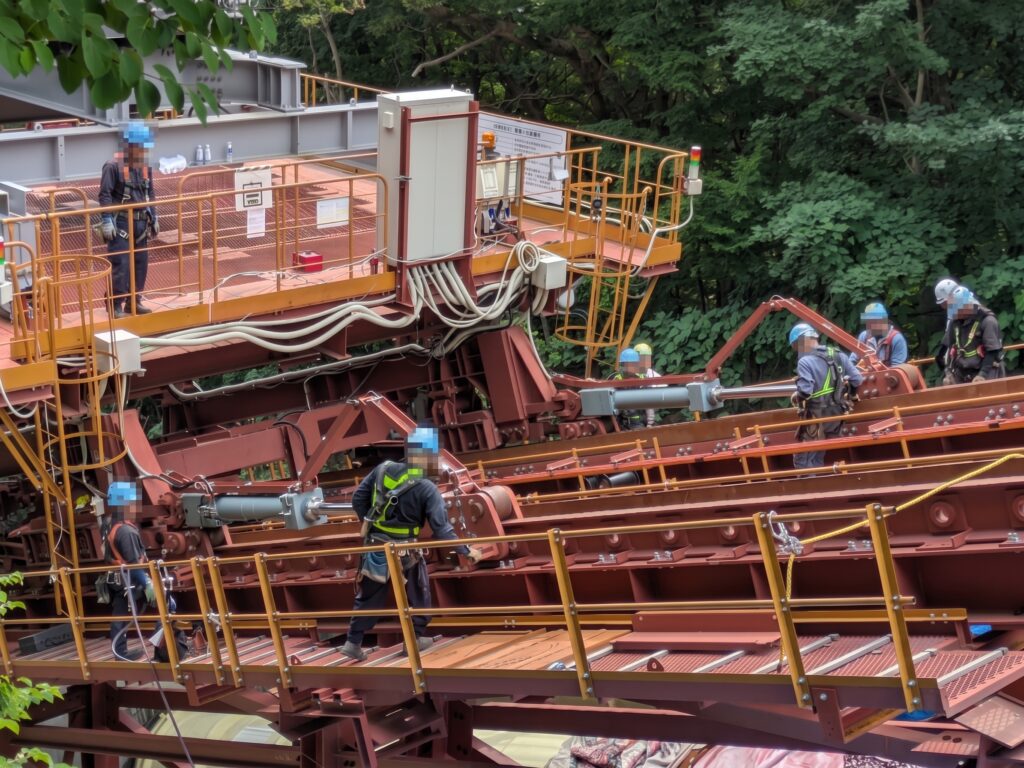

インクライン台車は、急勾配の斜面に敷設した走行レール上を移動し、資機材の運搬や水道管などの敷設・撤去作業を行うための設備です。
油圧シリンダーとジャッキを組み合わせたクライミング機構により、重量のある台車を安全かつ正確に移動させます。
複数の安全装置を備え、急勾配における施工の安全性と作業効率の向上に貢献します。
概要
＜特徴＞
・急勾配の斜面における資機材の運搬に対応
・水道管などの敷設・撤去作業に活用可能
・クレーン台車と運搬台車を組み合わせて施工
・油圧シリンダーとジャッキにより台車を段階的に昇降
・スライド式ピンを走行レールへ固定し、安定した移動を支援
・逸走防止装置により、停止時の台車の落下を防止
・停電、ワイヤーロープ切断、速度超過などに対応するディスクブレーキを装備
・中央軌条を設けない構成により、管路の敷設・撤去作業を効率化
＜クライミング機構＞
台車固定用ジャッキと昇降用油圧シリンダーを順番に作動させ、スライド式ピンで走行レールへ固定します。その後、油圧シリンダーによって台車を1mずつ昇降させる構造です。
油圧シリンダーとジャッキを交互に作動させることで、台車の位置を確保しながら急勾配を段階的に移動します。

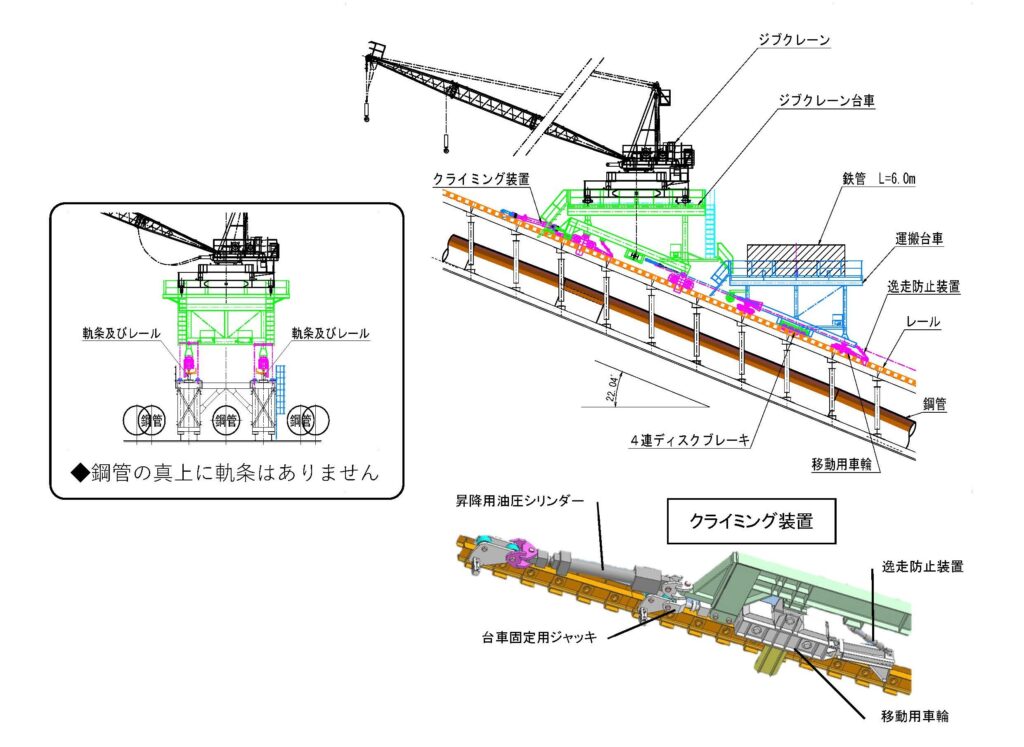

△クライミング装置
△設備概要（動画）
＜安全機構＞

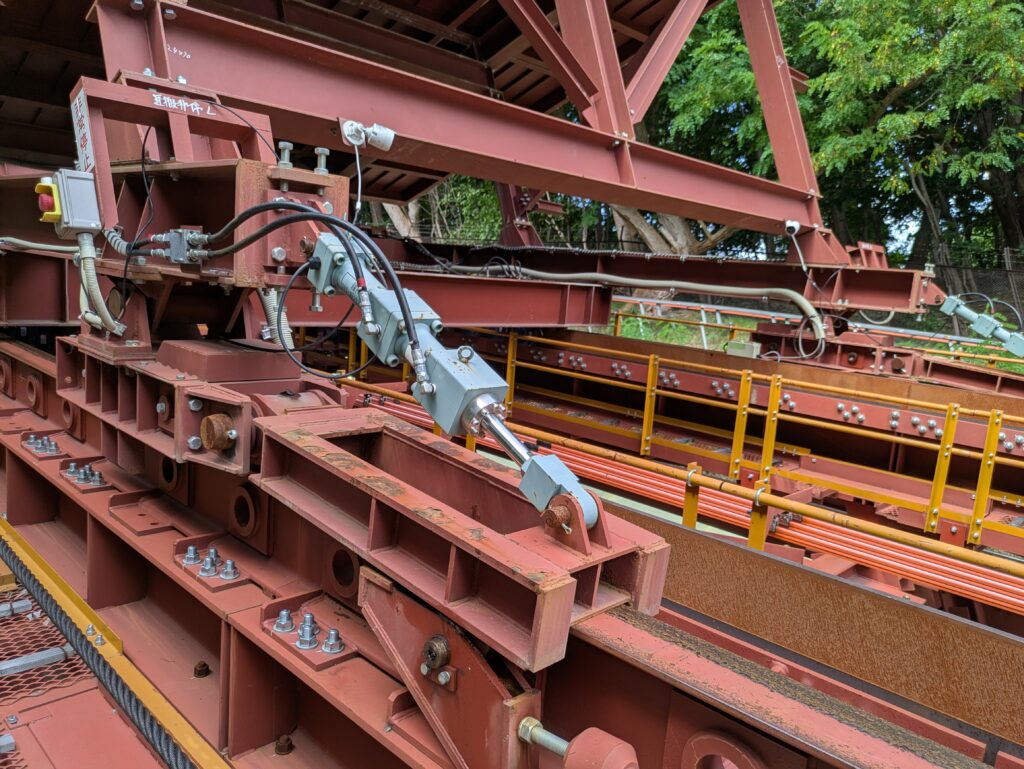

・逸走防止装置

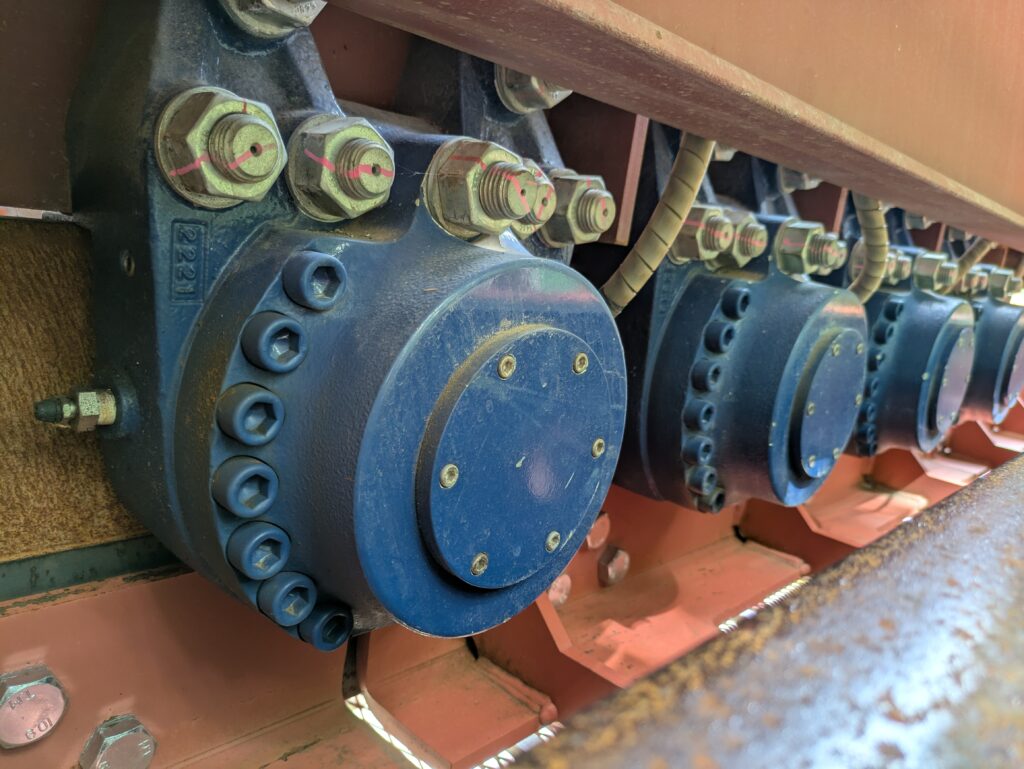

・ディスクブレーキ
＜活用現場＞
・急勾配斜面における水道管の敷設工事
・老朽化した配管の撤去・取替工事
・発電所やダム関連施設の工事
・山間部における重量物・資機材の運搬
・一般車両や通常の重機による進入が難しい現場
・斜面上でクレーン作業が必要な現場
