説明
NETIS登録番号：KK-240026-A
本技術は、左右均等打設を行う油圧式配管切替装置で、従来は分岐がY字型のコンクリート配管で対応していました。
本技術の活用により、人を介さずに左右同時打設及び左右調整時の一方向打設が可能となるため、品質・施工性が向上し、周辺環境への影響が抑制されます。
概要
＜特徴＞
・左右同時にコンクリートを供給することが可能
左右の巻厚差や箱抜き型枠の設置状況に応じて、打設量を容易かつ確実に調整できる
・玉送りにより、配管内のコンクリートを確実に押し流して清掃可能
・装置の移動によって流入孔が開放され、水洗い作業を効率化
・前後の機内配管を固定式とすることで、コンパクトな配管構成を実現できるため
作業空間を確保でき、様々な断面に採用可能
<構造>

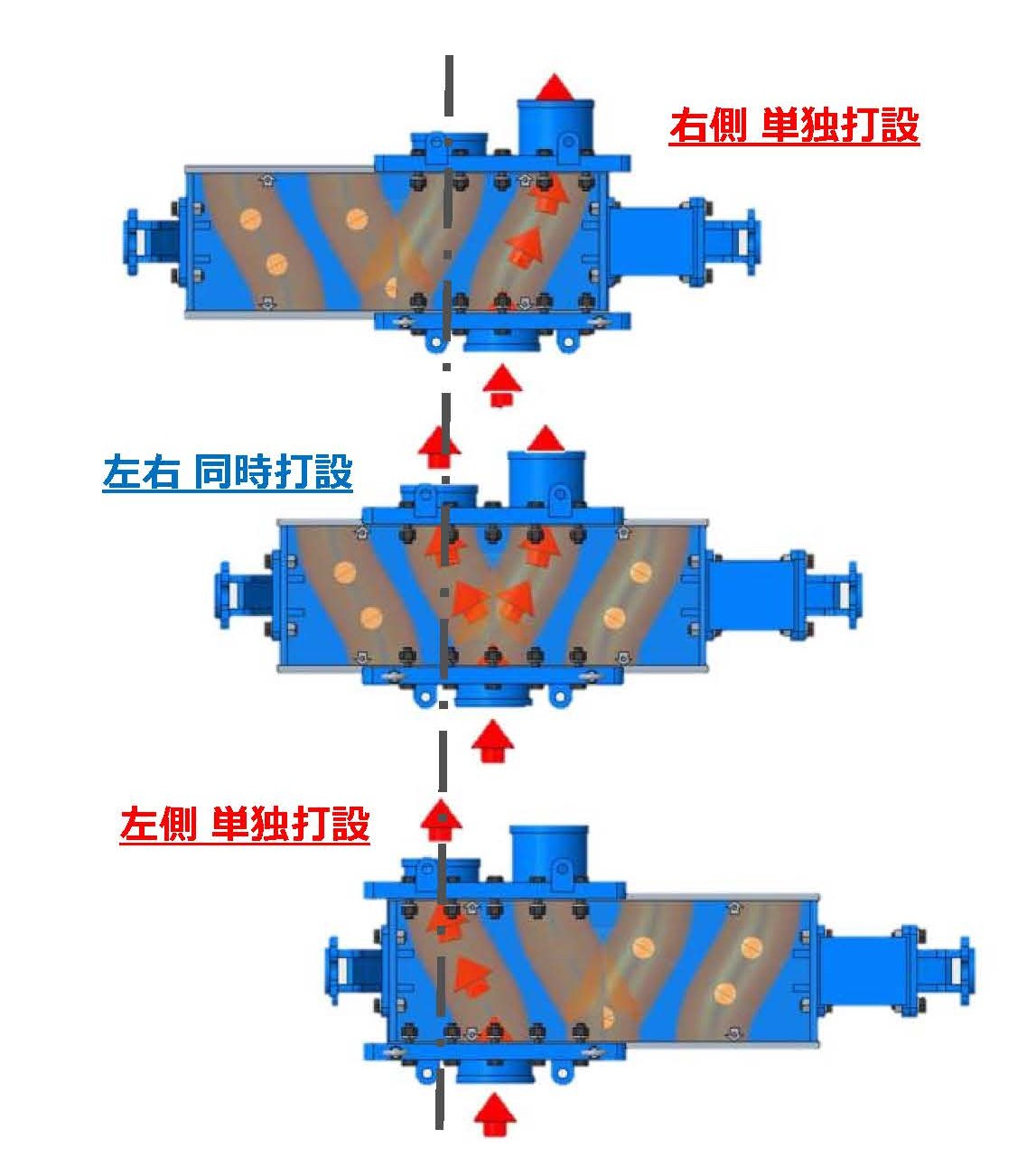

・左右分流可能なY字管と左片側、右肩側の弁を油圧ジャッキを用いて
素早く切り替えることにより下記打設が可能です。
・切替装置を中央に配置すると、コンクリートを左右二方向へ分流可能
・切替装置を左右いずれかに移動すると、一方向へ全量を打設可能
<配管例>

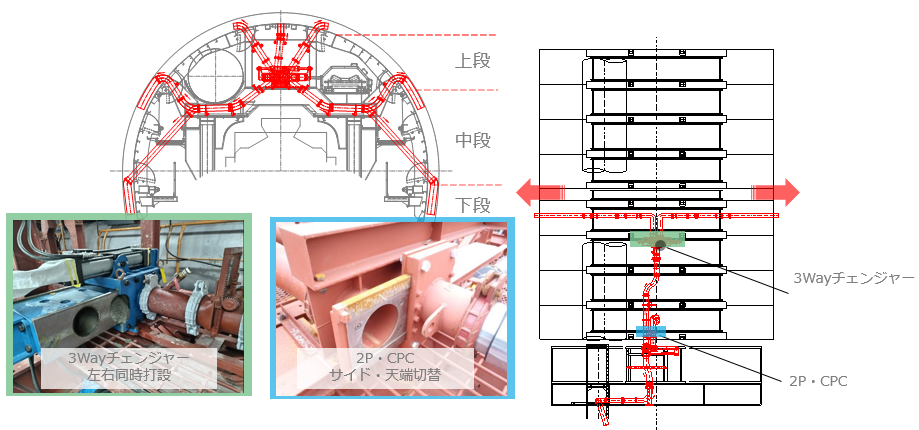

事例：中流動コンクリート
投入口：7箇所 縦断左右2か所 x 3段 ＋ 天端1箇所
<オプション>
・タブレット操作
