説明
NETIS登録番号：KK-230055-A
本装置は、レベルセンサーとタッチパネルを使用し、スライドセントルの左右レベルを自動調整するシステムです。
従来のように左右のスケールを交互に測量しながら昇降ジャッキを操作する必要がなく、2名でレベル調整を行えます。
省人化と作業時間の短縮により、セントル据付作業の効率化に貢献します。
概要
＜特長＞
・タッチパネルのボタン操作で左右のレベルを自動調整
・レベルセンサーにより、セントルの傾きを検知
・上昇・下降のどちらの方向からでも調整可能
・電動式、油圧式の昇降設備に対応
・妻側とラップ側をそれぞれ独立して調整可能
・レベル調整作業を2名で実施でき、省人化に貢献
＜構造＞
スライドセントルにレベルセンサーを設置し、検知した傾きに応じて昇降ジャッキを制御します。
タッチパネルから調整方向を選択して操作することで、妻側とラップ側の左右レベルを個別に調整できます。

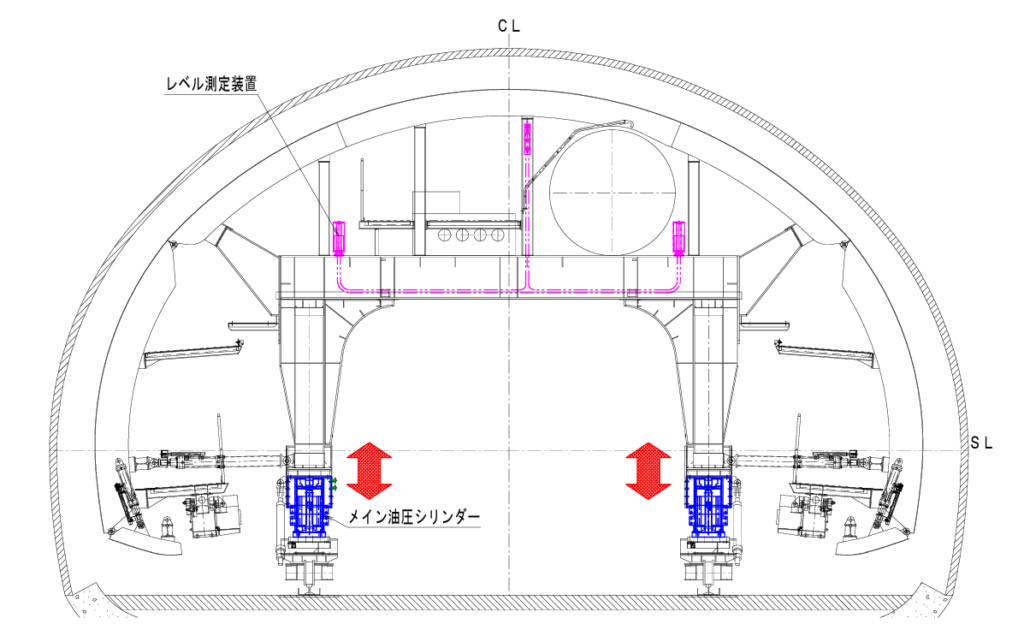

△システム概略 断面図
△操作画面（例）
＜従来工法との比較＞

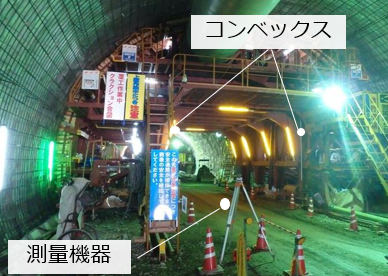

左右のスケールを交互に測量し、測定結果を確認しながら昇降ジャッキを調整していました。
